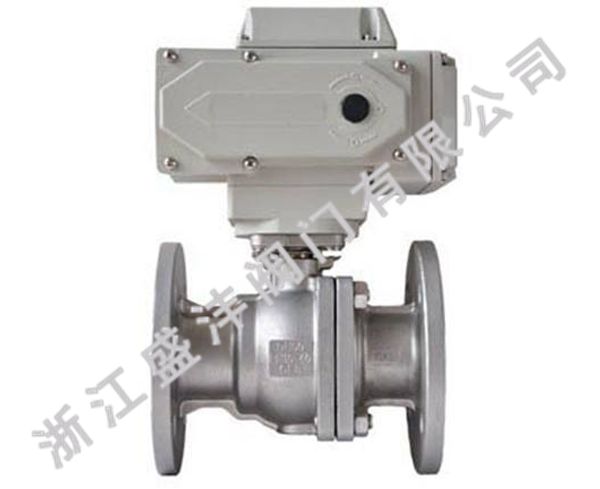

Q941F電動高平臺球閥的直徑與連接管的直徑相同,介質幾乎可以無損失地流動。電動高平臺球閥根據其密封性能可分為軟密封片和金屬密封片。當溫度為180°以下時,軟密封片是合適的;當溫度為425°以下時,金屬硬密封片是合適的。通常在嚴格的密封要求時使用。除了控制氣體,液體和蒸汽介質外,它還適用于控制包含污水和纖維雜質的介質。電動高平臺球閥廣泛用于石油,化工,冶金,輕工,造紙,電廠,冷凍等領域。
Q941F電動高平臺球閥產品特性:
1、具有低流體阻力的電動球閥具有所有閥中zui低的流體阻力。即使是直徑較小的球閥,其流體阻力也非常低。
2、電動球閥推力軸承減少了閥桿的摩擦力矩,并允許閥桿長時間平穩,靈活地工作。
3、閥座具有出色的密封性能。由彈性材料(例如PTFE)制成的密封環易于密封,并且介質壓力越高,電動球閥的密封性能越好。
4、電動高平臺球閥的閥桿已牢固密封。氣門桿僅用于模擬旋轉而不會舉起,因此氣門桿上的填料密封不太可能受到損壞,并且在較高的介質壓力下,密封能力會提高。
5、諸如聚四氟乙烯之類的材料具有良好的自潤滑性能,并且與球之間的摩擦損失小,從而延長了電動球閥的使用壽命。
6、電動高平臺球閥在底部裝有閥桿,在閥桿頭上設有凸臺,以防止閥桿彈出。如果閥桿密封墊被火燒壞,則凸臺和閥體也會形成金屬接觸以固定閥桿密封墊。
7、電動高平臺球閥具有抗靜電功能。在球,閥桿和閥體之間裝有彈簧,以排出在切換過程中產生的靜電。
電動高平臺球閥技術參數和性能:
電源  | AC110、220、380V/DC24、220V  | 公稱通徑  | DN15~200mm  |
輸出力矩  | 50N·M~2000N·M  | 公稱壓力  | PN1.6、2.5、4.0、6.4、10MPa  |
任選功能  | 開關型、觸點型、開度信號、智能調節型  | 閥軸材質  | 不銹鋼  |
動作范圍  | 0~90°±5°  | 閥體材質  | 碳鋼、304/316/316L不銹鋼  |
動作時間  | 15秒/30秒/60秒  | 球體材質  | 304/316/316L不銹鋼  |
環境溫度  | -30°~60°  | 閥座密封  | PTFE、PPL  |
手動操作  | 附帶手柄操作  | 溫 度  | PTFE≤180℃、PPL≤350℃  |
限 位  | 電氣、機械二重限位  | 適用介質  | 水、石油、粘性流體、漿料、強氧化性介質等  |
防護等級  | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)  | ||
輸入信號  | 0-10,1-5VDC/4-20mA(智能調節型)  | 特 點  | 連線簡單,結構緊湊、阻力小、動作穩定  |
電動高平臺球閥外形尺寸:
公稱通徑DN  | L  | L1  | W  | H  | D  | D1  | 額定功率  | 額定電流  |
壓力  | 1.6/2.5  | 1.6/2.5  | 1.6/2.5  | 1.6/2.5  | 1.6/2.5  | 1.6/2.5  | ||
15  | 130  | 119  | 110  | 256  | 95  | 65  | 15W  | 0.1A  |
20  | 140  | 119  | 110  | 260  | 105  | 75  | 15W  | 0.1A  |
25  | 150  | 155  | 132  | 266  | 115  | 86  | 15W  | 0.2A  |
32  | 165  | 155  | 132  | 270  | 136  | 100  | 15W  | 0.2A  |
40  | 180  | 208  | 165  | 312  | 146  | 110  | 25W  | 0.5A  |
50  | 200  | 208  | 165  | 325  | 160  | 125  | 25W  | 0.5A  |
65  | 220  | 208  | 165  | 336  | 180  | 145  | 25W  | 0.5A  |
80  | 250  | 256  | 211  | 365  | 195  | 160  | 50W  | 0.8A  |
100  | 280  | 256  | 211  | 400  | 215/230  | 180/190  | 90W  | 1.0A  |
125  | 320  | 256  | 211  | 420  | 245/270  | 210/220  | 90W  | 1.0A  |
150  | 360  | 288  | 235  | 440  | 280/300  | 240/250  | 120W  | 1.2A  |
200  | 400  | 288  | 235  | 470  | 335/360  | 295/310  | 150W  | 1.2A  |
